REXROTH比例阀性能,德国REXROTH比例阀整体构成体系有哪些
浏览次数:1540      发布于:2022-06-21

在德国REXROTH,多年来,他们一直在努力实现更大的可持续性。十多年前,他们启动了GoGreen计划。他们专门的专家团队一直在系统地确定他们如何减少工厂的能源使用。从2008年到2021年,他们的能源强度——换句话说,与生产的组件和解决方案相关的能源消耗——降低了39%,他们的二氧化碳强度降低了75%。深圳市华联欧国际贸易有限公司主营欧美工业自动化备品备件,拥有专业的销售和采购服务团队,产品全网低价,供应产品原装正品,正规渠道,质量保证,疑难杂件采购,在线专员,及时响应,以下是我们为您介绍的REXROTH比例阀性能,德国REXROTH比例阀整体构成体系有哪些,欢迎随时来电!

一、德国REXROTH公司介绍
力士乐为制造商及终端用户提供全球范围的服务。为您节省运营成本,同时提升运行时间及效率是他们的目标。作为传动与控制技术领域的专家,博世力士乐的技术专有诀窍首屈一指。并且他们将其用于培训课程、培训系统以及培训工具的开发。他们在升级自己的工厂时获得的经验也有助于他们在开发新产品和解决方案时思考。和您一样,他们希望对气候更加友好,但他们也必须考虑现代制造业的挑战,例如如何变得更智能、更快、更高效和更灵活。这就是他们的“更多和更少”产品组合的用武之地。一方面,它旨在通过为您提供切实利益来满足您的业务需求——更高的盈利能力、更高的生产力、更大的灵活性等等。另一方面,它减少了您对环境的影响。他们的开发工程师在设计产品时会评估产品对环境的影响,然后研究如何改进它们。在移动机器领域,电气化被证明是变革性的。

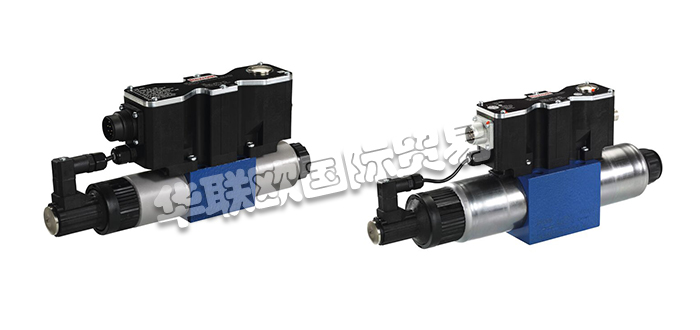

二、德国REXROTH比例阀产品描述
德国REXROTH的产品组合包括比例方向阀、比例压力阀、比例流量阀、高频响阀、伺服阀以及阀门附件。产品可通过集成电子元件(OBE)减少所需配线的使用、简化处理的流程,并同时实现准确的再现性以及低制造公差。比例方向阀可用作带或不带集成电子元件(OBE)的直动式或先导式阀门。通过使用集成电子元件减少布线工作并简化处理程序。因此此阀门成为众多闭环应用的理想选择。

三、德国REXROTH比例阀产品优势
①用于控制流动方向和流量大小的直动式比例方向阀
②通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
③电气位置反馈
④用于B6接口的集成电子元件(OBE)
⑤监控控制阀芯位置
⑥带或不带阶跃函数
⑦弹簧定中的控制滑板
⑧用于底板安装:孔图按ISO 4401

四、德国REXROTH比例阀产品性能
如果无使能信号可用,则输出级将锁定且阀门将停止工作。可通过插脚8查询输出级的操作准备。如果电源电压出现故障或无控制值可用,则阀控制阀芯将在对中弹簧作用下保持于中心位置。对于此阀芯位置,均堵塞于阀芯,并且均与阀芯一同连接。由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。PG装配不得打开。位于下方的调节螺母的机械调节已禁用,该操作会损坏阀门。不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为2 bar)。

五、德国REXROTH比例阀产品特点
①控制阀芯在压缩弹簧的作用下返回到中心位置
②通过感应式位置传感器对控制阀芯位置进行监控
③通过外部安全控件评估集成电子元件的输出信号从而检测阀门的功能故障
④关闭使能电压可堵塞功率输出级
⑤通过选通输入启用输出级。状态消息通过插脚8发送
⑥发送至连接器信号输出插脚9、插脚10、插脚11的信号已导出。如果超出阈值(+Xw和-Xw),则逻辑切换状态将会启用信号
⑦可在用于监视功能的高级控制系统中使用这些切换信号
⑧控制全程必须符合与应用相关的标准(例如,EN693、EN12622或EN13849)要求
⑨如果出于安全考量或检测出控制系统错误,进而关闭电源电压(插脚1和插脚2),则使能(插脚3)必会导致阀门关闭
⑩阀芯位置传感器倒挂时,阀门不得垂直运行
RREXROTH阀,RREXROTH比例阀,德国阀,德国比例阀,RREXROTH比例阀性能,RREXROTH比例阀构成体系,德国REXROTH
六、德国REXROTH比例阀产品使用说明
①带集成数字电子元件和现场总线接口(集成现场总线IFB-P)的直动式比例方向阀
②位置控制的阀控制阀芯
③控制值和实际值的模拟接口
④模拟或通过总线的控制值(流量)
⑤用于使用CANopen协议DS 408的CAN总线或Profibus DP的设计
⑥通过PC和WIN-PED 6调试软件进行快速调试

七、德国REXROTH比例阀产品整体构成体系有哪些
①阀门的基本构成包括:带连接面的壳体
②带有压缩弹簧的控制阀芯
③带对中螺纹的线圈
④位置传感器
⑤集成电子元件
⑥线圈断电后,控制阀芯将通过压缩弹簧保持在中心位置
⑦通过为一个比例电磁铁(例如,线圈“b”通电,直接操作控制阀芯
⑧控制阀芯与电气输入信号成比例地向左移动
⑨通过具有渐进流体
⑩特性的节流横截面,进行从P到A及从B到T的连接

八、德国REXROTH比例阀产品规格
①带集成电子元件(OBE)的直动式三位四通比例方向阀4WREEM
②与使用矿物油HL、HLP的操作相比,使用寿命为50%至100%
③组件系列2X
④最大工作压力315 bar
⑤最大流量180 l/min
⑥安装位置:应水平安装,不得垂直安装
⑦周围温度范围:-20…+50°C
⑧存储温度范围:-20…+80°C
⑨尺寸:2.4…6.5kg
⑩最大工作压力:315bar
⑪最大流量:90…180 l/min
⑫使用的过程和工作介质的闪点必须比最大线圈表面温度高出40K
⑬耐火-含水:每个控制边的最大压差175 bar
⑭回油口处的压力预载大于压差的20%,否则,气蚀增加

九、德国REXROTH比例阀产品设计原理
在阀板设计中三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。在4WREEM...型号中,阀门配有对称阀芯遮盖,并具有操作方向和阀芯中心位置的监控功能。除此之外,4WREEM...J...型号具有的阶跃函数还可对此遮盖功能进行补偿。因此阀芯遮盖可迅速通过。该阀门主要用在对安全有较高要求的机器(例如液压压力机控制系统)中。

十、德国REXROTH比例阀产品部分型号分享
①德国REXROTH比例阀4WREQ
②德国REXROTH比例阀4WRAE
③德国REXROTH比例阀4WRA
④德国REXROTH比例阀4WRA...XE
⑤德国REXROTH比例阀4WRE
⑥德国REXROTH比例阀4WREE
⑦德国REXROTH比例阀4WREEM
⑧德国REXROTH比例阀4WREE-3X
⑨德国REXROTH比例阀4WREF
⑩德国REXROTH比例阀4WREQ
