HEIDENHAIN旋转编码器
名称:  HEIDENHAIN旋转编码器
型号:  HEIDENHAIN
品牌:  HEIDENHAIN
产地:  德国
立即咨询
产品详情

  HEIDENHAIN旋转编码器自带轴承和安装的定子联轴器,具有安装简单、总长度短的特点。其应用包括用于简单测量任务以及饲服驱动的位置和转速控制。空心轴可以直接滑入并固定在被测轴上。

  海德汉的ROD、ROC和ROQ旋转编码器自带轴承且具有密封结构。这些编码器均坚固耐用、结构紧凑。它通过一个分离联轴器由转子连接被测轴,联轴器可以补偿轴向运动和编码器轴与被测轴的不同轴度。

  HEIDENHAIN旋转编码器安装方式

  旋转编码器内置轴承和定子,编码器的圆光栅直接与被测轴相连。扫描单元通过滚珠轴承安装在轴上,并由定子连轴器支撑。当轴进行角加速度时,定子联轴器必须只吸收轴承摩擦力所导致的牛矩,因此它能最大限度地降低静态和动态测量误差。而且,安装在定子上的联轴器还能补偿被测轴的轴向运动。

  定子联轴器的其它优点还有:

  1. 安装简单

  2. 总长度短

  3. 联轴器的固有频率高

  4. 允许使用空心轴

  内置轴承的旋转编码器由分离的联轴器连接可用于实心轴。推荐使用的连接被测轴的联轴器能补偿径向和轴向误差。采用分离联轴器的角度编码器能支持更高的轴转速。无内置轴承旋转编码器工作时没有摩擦。扫描头和圆光栅、光栅鼓或钢带这两个部件可在组装时分别调整。

  HEIDENHAIN旋转编码器参数数据:

系列

应用

ExN 1000





微型

轴径6 mm盲孔轴

外壳外径: 36.5 mm

ExN 400



小型

行业标准尺寸和输出信号

外壳外径: 58 mm

ExN 100



用于大直径轴

空心轴: 20 mm,25 mm,38 mm,50 mm内径D

外壳外径: 87 mm

ExN 1100

伺服驱动编码器

内置在马达中

微型

轴径6 mm盲孔轴

外壳外径: 36.5 mm

ExN 1300

伺服驱动编码器

内置在马达中

58 mm外壳外径

定子联轴器适用于65 mm内径的定位孔

1:10锥度,有效直径9.25 mm,用于超高刚性连接

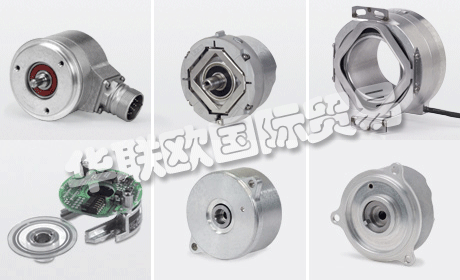

  HEIDENHAIN旋转编码器相关产品图片:
