RSF光栅尺MS45单场扫描敞开式直线光栅尺
名称:  RSF光栅尺MS45单场扫描敞开式直线光栅尺
型号:  MS45单场扫描敞开式直线光栅尺
品牌:  RSF
产地:  奥地利
立即咨询
发布时间:  2019-07-15
浏览次数:  7412
产品详情

RSF Elektronik公司作为全球领先的公司在电子线性编码器的领域之一,提供广泛的产品组合,其中包括几乎所有的市场需要。此外,RSFElektronik公司开发定制的电缆系统最多样化的应用和行业,为了保证公司的高品质标准,有完善的质量保证和环境管理 - 根据DIN EN ISO9001和DIN EN ISO 14001认证 - 安装。

产品范围:Rsf-Elektronik编码器,Rsf-Elektronik直线光栅,Rsf-Elektronik直线光栅尺,Rsf-Elektronik探针,Rsf-Elektronik指示器等.

奥地利RSF ELEKTRONIK编码器RSFElektronik公司创建于1973年,公司位于奥地利萨尔茨保附近的Georgen。自创立伊始,公司始终致力开发和生产直线光栅尺、旋转编码器和数显装置。今天,我们的产品已受到世界各地市场的认可,公司员工数量也发展到100多人。为适应业务发展要求,RSFElektronik公司迁入面积更大的生产基地。1978年,公司迁至现址。今天,增量式直线光栅尺已成为我公司旗舰产品。光电测量系统中的最重要部件是高精度玻璃及/或钢带光栅尺。“SENTOP”品牌的光栅尺是RSFElektronik公司通过薄膜技术制造的高精度光栅尺。2002年,具有全球最新技术的超净生产厂投入生产。公司产品质量、产品性能和环境管理全部符合DINENISO9001和DINENISO14001标准要求。

RSF主要产品:

长度测量:

产品范围:Rsf-Elektronik编码器,Rsf-Elektronik直线光栅,Rsf-Elektronik直线光栅尺,Rsf-Elektronik探针,Rsf-Elektronik指示器等.

敞开式直线光栅尺

MS 14 Series、MS 15 Series、MS 2x Series、MS 3x Series、MS 45 Series、MS 82 Series

密封线性编码器

MSA 7xx Series、MSA 8xx Series、MSA 4xx Series、MSA 5xx Series、MSA 170 Series、MSA 37x Series、MSA 65x Series、MSA 35x Series

测量探头

Measuring Probe DIT 10、Measuring Probe DIT 30、Measuring Probe DIT 48

角度测量

万向旋转编码器内置轴承和轴

DG 116、DG 117、DG 117D、DG 118、DG 119、DG 119D、DG 120、DG 121、DG 150、DG 151

旋转编码器无内置轴承

MSR 20 MKS、MSR 40 MKS、MSR 40 MER、MSR 40 MOR

测量读数

PC接口卡

IFC 430 Module、UFC 430 Module

精密光栅

线性刻度、圆形刻度

系统解决方案

2轴电缆拖链、电缆拖链、电缆线束、电缆风能、电缆旋转编码器、智能接口、带状电缆、数据电缆

产品介绍

系统分辨率:5.0~10.0微米

大的横截面轮廓

自导版本

刻度单元:玻璃

光栅间距:100微米

配件DA400气压单元:

随着DA400过剩压力在密封线性编码器产生,可抵消油雾或润滑剂的进入

详细参数

型号:MSA 370.63 P

BG4351444641

安装版本

MSA373:集成导轨系统和90°安装

MSA374:集成导轨系统

MSA375:集成导轨系统

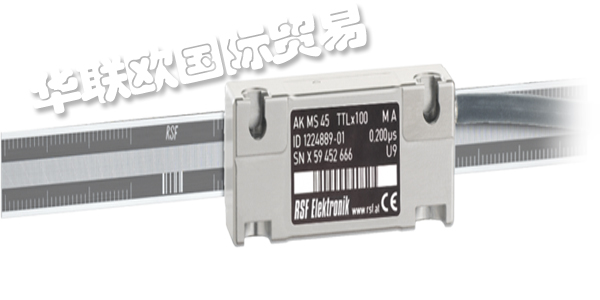

MS 45

概况

平面型

系统分辨率: 10 µm - 0.5 µm

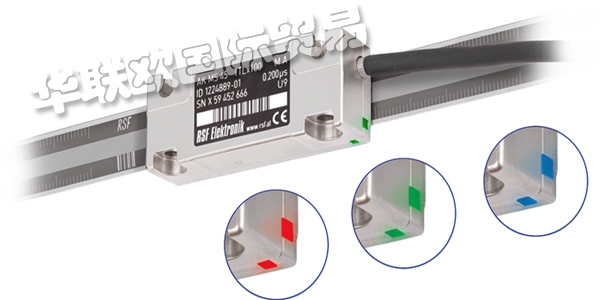

读数头的3色LED信号灯直接显示信号质量

安装简单,不需要其它测试盒

安装容易,允许的安装公差大

抗污染能力强,因为使用大面积单场扫描原理

输出信号:TTL,正弦1 Vpp

信号对时效和温度变化不敏感

运动速度快: 15 m/s

参考点(双方向运动精度高和重复精度高)

读数头内有细分电路:最大细分倍数100(正交前)

最大测量长度: 30 000 mm

MS 45

ABTASTEINHEIT

型号 输出信号 分辨率 细分倍频 刻线间距 最大运行速度 最大输出频率 最小边缘间距 amin
MS 45 1 Vpp ∿ 1 Vpp 决定于外部细分电路 -- 200 µm 15 m/s 75 KHz --
MS 45 TTLx5 TTL 10 µm 5倍频 200 µm 10 m/s -- 500 ns
MS 45 TTLx10 TTL 5 µm 10倍频 200 µm 9,6 m/s -- 500 ns
MS 45 TTLx50 TTL 1 µm 50倍频 200 µm 4,8 m/s -- 200 ns
MS 45 TTLx100 TTL 0,5 µm 100倍频 200 µm 2,4 m/s -- 200 ns

尽管RSF的开放式光栅尺具有较大的安装公差, 但是我们仍然建议对输出信号和零点信号进行检测。这两个信号可以通过集成在测量头上的LED 或者示波器对信号特性进行定量检测,但是这样都相对需要较多的设备和检测时间。

PWT 100 是用于RSF开放式光栅安装调整的检测工具。对于具有RSF标准接头的检测仪器需要使用一个单独的转接接头PA2。对于具有非标准接头的RSF测量尺则需要使用特制的转接接头。PWT设计紧凑且具有很强的鲁棒性,所以非常适用于便携式应用场合。彩色触屏的尺寸只有4.3“,主要用于显示和操作。

功能范围

PWT功能范围可以通过固件版本更新进行扩展。在网站中可以找的最新的版本更新,客户可以通过PWT 100内部的一个存储卡进行更新数据读取。
